تعتبر مرحلة اختيار نظام التكييف للفلل والقصور السكنية في المملكة العربية السعودية، ولا سيما في مدينة جدة ذات المناخ الحار والرطب، من أهم القرارات التي تواجه ملاك العقار خلال مرحلة العظم. يؤثر هذا القرار بشكل مباشر على الراحة الحرارية داخل المنزل، استهلاك الكهرباء، تكلفة التأسيس والتركيب، وتناسق الديكور الداخلي مع الجبس. في هذا الدليل الفني، يضع مهندسو مؤسسة الأطنان الباردة بين أيديكم مقارنة شاملة للأنظمة الثلاثة الأكثر شيوعاً لمساعدتكم في الاختيار الصحيح.

1. التكييف المركزي الكامل (Package Units)

يعتمد التكييف المركزي بالكامل على وحدات مجمعة ضخمة (Package Units) يتم وضعها فوق السطح الخارجي للفيلا. وتتصل هذه الوحدات بداخل الفيلا عن طريق مجاري هواء صاج مجلفنة (Duct) معزولة بالكامل تقوم بسحب الهواء الحار، تبريده، وإعادة دفعه للمبنى بصمت تام وسرعات هواء مريحة.

المميزات: الهدوء التام والراحة المطلقة بداخل الغرف والصالات لأن الوحدات الميكانيكية بالكامل فوق السطح، مع توزيع هواء مثالي، وسهولة تامة في أعمال الصيانة بدون الحاجة لدخول الفنيين لداخل الغرف السكنية.

العيوب: تكلفة تأسيس وتركيب مرتفعة، واستهلاك مساحات كبيرة من الأسقف لمرور الدكت، ويتطلب تنسيقاً إنشائياً كبيراً وعمل فتحات خرسانية (سليفات) أثناء صب الأسقف والجسور.

2. التكييف المخفي (Concealed Duct Split)

يعتبر التكييف المخفي أو "الدكت سبليت" هو الخيار السحري الأكثر طلباً وشعبية في الفلل الحديثة والمصممة معمارياً. يجمع هذا النظام بين رقي التكييف المركزي من حيث المظهر الجمالي (حيث لا تظهر أجهزة على الجدران، بل تظهر مخارج هواء وجريلات طولية متناسقة تماماً مع الجبس والإضاءة الحديثة) وبين عملية واقتصادية التكييف الاسبليت الجداري (حيث تتوفر لوحة تحكم مستقلة "ترموستات" لكل غرفة أو صالة على حدة).

توضع الوحدات الداخلية (المبخر) مخفية في الأسقف المستعارة (عادة فوق الحمامات أو في الممرات لتقليل الصوت)، ويمتد منها دكت قصير جداً لتوصيل الهواء وتوزيعه بالصالة أو الغرفة.

المميزات: مظهر عصري فاخر، تحكم مستقل بكل منطقة لتقليل استهلاك الطاقة، كفاءة تبريد عالية، وتكلفة إجمالية متوسطة وتناسب المشاريع السكنية الراقية.

العيوب: يحتاج لتأسيس مسارات النحاس وتصريف المياه بدقة متناهية أثناء العظم، مع ضرورة عمل فتحات صيانة جبسية للوحدات الداخلية للخدمة الدورية.

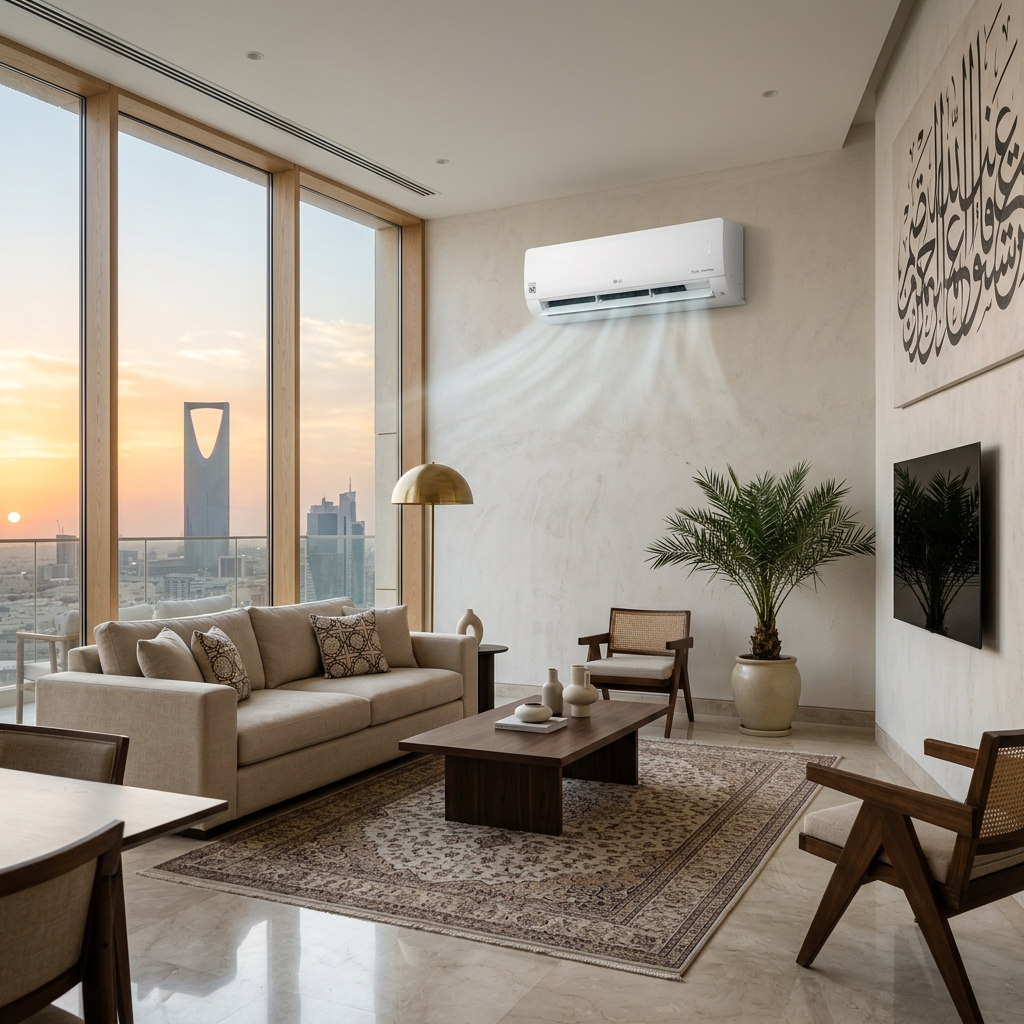

3. التكييف الاسبليت الجداري (Hi-Wall Split)

وهو النظام التقليدي المعتاد الذي يتكون من قطعتين: وحدة داخلية تعلق على الجدار ووحدة خارجية توضع على السطح أو الجدران الخارجية. وهو الحل العملي والاقتصادي السريع.

المميزات: تكلفة شراء وتركيب منخفضة، لا يحتاج لأعمال دكت صاج أو خفض لمستويات الأسقف الجبسية، وصيانة بسيطة جداً.

العيوب: المظهر الخارجي البلاستيكي على الجدار قد لا يتناسق مع التصاميم الداخلية الحديثة (مودرن/كلاسيك)، ولا يحقق توزيع هواء متوازن ومريح في الصالات والمساحات المفتوحة الكبيرة.

توصيات المهندسين للاختيار الأمثل:

• للصالات المفتوحة والمجالس: نوصي بشدة باستخدام التكييف المخفي (الدكت سبليت) لتحقيق التوزيع الهوائي الصامت والشكل الجمالي الفخم.
• لغرف النوم الرئيسية: يفضل التكييف المخفي للهدوء وتفادي دفع الهواء المباشر على السرير.
• للمطابخ وغرف الخدم: يعتبر التكييف الاسبليت الجداري هو الخيار الأكثر اقتصادية وملاءمة.
• العزل الحراري: احرص على عزل جدران وأسقف الفيلا بشكل ممتاز لتقليل حجم التكييف المطلوب (بالطن) وبالتالي توفير فواتير الكهرباء وتكاليف الأجهزة.

تصميم دكت التكييف (Duct Design) هو العمود الفقري لأي نظام تكييف يعتمد على توزيع الهواء (مركزي أو مخفي كونسيلد). التصميم الخاطئ لمجاري الهواء لا يتسبب فقط في ضعف التبريد، بل يؤدي أيضاً إلى حدوث ضوضاء مزعجة (أصوات صفير واهتزازات)، وتفاوت كبير في درجات الحرارة بين الغرف، واستهلاك مفرط للكهرباء نتيجة عمل الضاغط بجهد أكبر. في هذا الدليل الهندسية المبسط، نستعرض أسس التصميم السليم لمجاري الهواء وتدفقات الـ CFM.

ما هو تدفق الهواء (CFM) وكيف يتم حسابه؟

الـ CFM هي اختصار لـ (Cubic Feet per Minute - قدم مكعب في الدقيقة)، وهي الوحدة الهندسية التي تقيس حجم كمية الهواء المبرد التي يحتاجها المكان في الدقيقة الواحدة للتغلب على الأحمال الحرارية. القاعدة الهندسية العامة تقول:

كل 1 طن تبريدي يحتاج تقريباً إلى تدفق هواء يعادل 400 CFM.

بمعنى أنه إذا كانت الصالة تحتاج إلى جهاز تكييف بقدرة 5 طن، فإن مروحة الجهاز يجب أن تدفع كمية هواء تعادل 2000 CFM. وتصميم مساحات مقاطع الدكت يجب أن يتسع لمرور هذا الحجم من الهواء بسلاسة وصمت.

خطوات التصميم الهندسي لمجاري الهواء:

1. حساب الأحمال الحرارية: تحديد طن التبريد المطلوب لكل منطقة باستخدام برمجيات مثل HAP.
2. تحديد كمية الهواء الكلية (CFM): ضرب عدد الأطنان في 400.
3. تحديد مسارات الدكت: رسم أقصر مسار ممكن لتجنب الانحناءات الكثيرة التي تسبب مقاومة لتدفق الهواء (Static Pressure).
4. حساب مقاسات الدكت (Duct Sizing): استخدام مسطرة الدكت الهندسية (Ductulator) أو الطريقة المعتمدة لتحديد عرض وارتفاع الصاج بناءً على سرعة الهواء الموصى بها.
5. تحديد نوع ومواقع مخارج الهواء (Air Outlets): اختيار الجريلات المناسبة (طولية، دائرية، مربعة) لضمان انتشار الهواء وتجنب التيارات الهوائية المباشرة على الجالسين.

أخطاء شائعة في تصميم وتركيب الدكت بجدة:

• صغر حجم مجاري الهواء: يتسبب في زيادة سرعة الهواء واحتكاكه بالصاج مما ينتج عنه صوت صفير مزعج وضعف في وصول التبريد للمناطق البعيدة.
• ضعف العزل الخارجي والداخلي: يتسبب في تسريب البرودة وسخونة مجاري الهواء، مما يؤدي إلى تكثف قطرات الماء على الصاج الخارجي وتلف الجبس وبقع الرطوبة. ونحن نستخدم عوازل الألياف الزجاجية المعتمدة والأرموفليكس لمنع هذا تماماً.
• عدم تركيب خانقات الهواء (Dampers): الخانقات ضرورية جداً لموازنة تدفق الهواء (Air Balancing) والتحكم في كمية الهواء الذاهبة لكل غرفة لضمان توزيع حراري عادل.

العيش في السعودية، وخاصة مدينة جدة، يعني أن المكيفات تعمل على مدار الساعة طوال تسعة أشهر في السنة على الأقل. هذا التشغيل المستمر يعرض الأجهزة لأحمال ميكانيكية وحرارية هائلة وتراكم الغبار والرطوبة على الفلاتر والملفات (Coils). الصيانة الوقائية قبل بدء موسم الصيف الحار ليست مجرد رفاهية، بل هي ضرورة قصوى لضمان كفاءة التبريد وتجنب الارتفاع المفاجئ في فواتير الكهرباء وتفادي الأعطال المفاجئة. في هذا المقال، نوضح الفرق بين الصيانة البسيطة والأعطال التي تحتاج فنيين.

أولاً: التنظيف الدوري (صيانة يمكنك فعلها بنفسك)

تراكم الغبار على فلاتر الهواء يمنع تدفق الهواء المعتاد ويجبر مروحة الوحدة الداخلية على العمل بضعف طاقتها، مما يقلل كفاءة التبريد بنسبة تصل إلى 15%. ننصح بتنظيف الفلاتر مرة كل شهرين على الأقل خلال موسم الصيف بالتالي:

• فصل التيار الكهربائي عن المكيف تماماً.
• فتح الغطاء الخارجي وسحب فلاتر النايلون برفق.
• غسيل الفلاتر بالماء الدافئ والصابون الخفيف، وتركها تجف تماماً في الظل قبل إعادة تركيبها.

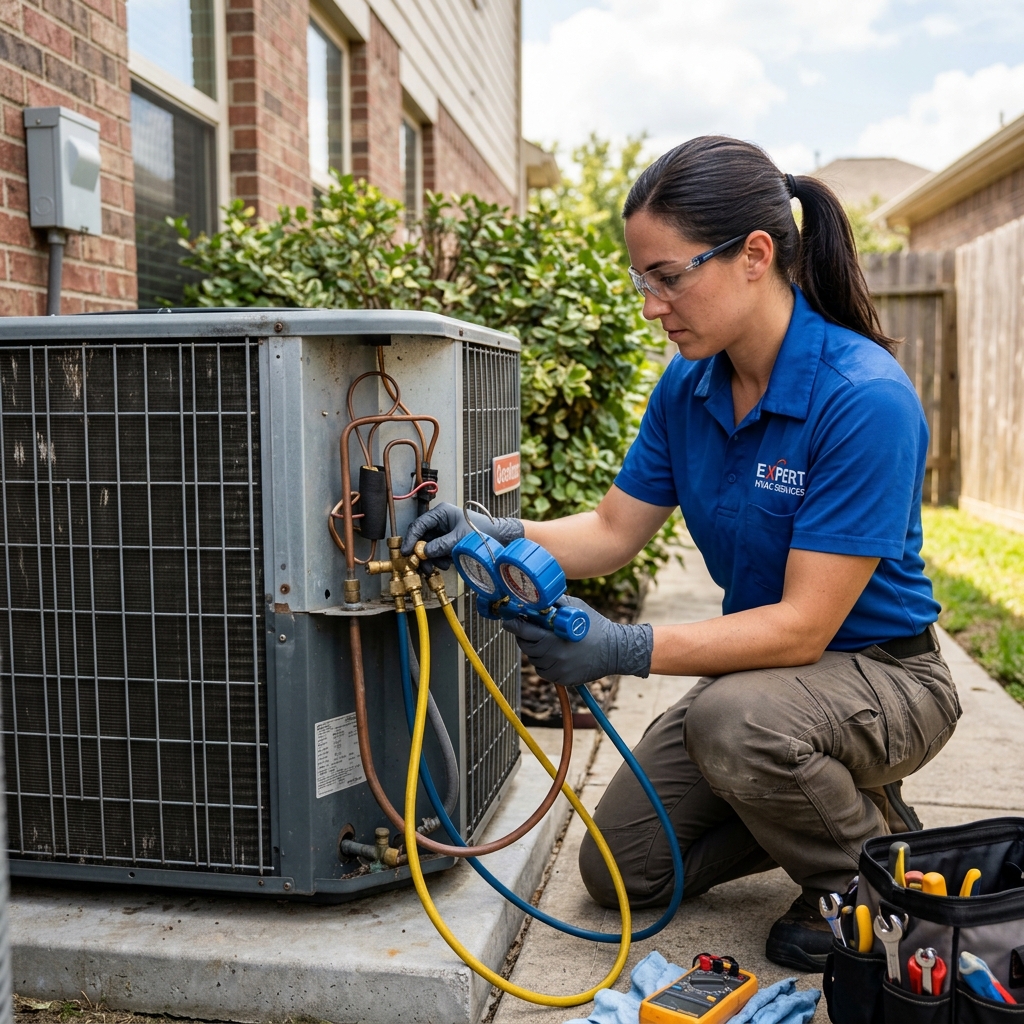

ثانياً: متى تحتاج إلى فحص فني وصيانة احترافية؟

هناك أعطال ومؤشرات تتطلب تدخل فنيين متخصصين من مؤسسة الأطنان الباردة لامتلاكهم أجهزة القياس والخبرة اللازمة لمنع تلف الضاغط (الكمبروسر). اتصل بنا فوراً إذا لاحظت:

1. ضعف التبريد المستمر: على الرغم من تنظيف الفلاتر وضبط الحرارة على 20، قد يشير هذا إلى نقص غاز الفريون نتيجة وجود تهريب في مواسير النحاس أو الملفات.
2. تساقط المياه من الوحدة الداخلية: يحدث هذا عادة بسبب انسداد مجرى أو أنبوب تصريف المياه بالأتربة والأوساخ المتراكمة، أو نتيجة تجمد الفريون على الملفات بسبب عطل في المروحة.
3. أصوات غريبة أو اهتزازات: أصوات الطقطقة أو الصفير تدل على وجود مشكلة في محامل مروحة دفع الهواء، أو ارتخاء في تثبيت الأجزاء الميكانيكية للوحدة الخارجية.
4. الارتفاع الملحوظ في فاتورة الكهرباء: يدل على عمل الضاغط بشكل مستمر دون توقف نتيجة اتساخ مكثف الوحدة الخارجية بالأتربة مما يمنع التبادل الحراري ويجبر الجهاز على سحب تيار كهربائي أعلى.

مزايا عقود الصيانة الدورية للمنشآت والمنازل بجدة:

توفر مؤسسة الأطنان الباردة عقود صيانة سنوية مخصصة للفلل، المطاعم، المجمعات، والمساجد تشمل زيارات دورية للغسيل الكيميائي بمضخات المياه للمكثف والمبخر، قياس ضغط الغاز، فحص لوحات الكهرباء، وتأمين قطع الغيار الأصلية مع دعم فني طارئ 24/7.

في المشاريع التجارية الضخمة والمباني شاهقة الارتفاع مثل المولات، الفنادق، المستشفيات، والمجمعات السكنية الكبيرة، تصبح أنظمة التكييف التقليدية (مثل الاسبليت أو حتى الدكت سبليت المحدود) غير عملية ومكلفة جداً في استهلاك الطاقة ومساحة التثبيت. هنا يبرز نظام الشيلر (Chiller System - نظام المياه المبردة) كملك بلا منازع لأنظمة التكييف المركزي العملاقة. في هذا المقال، نستعرض آلية عمل الشيلر ومميزاته ومتى يجب اعتماده.

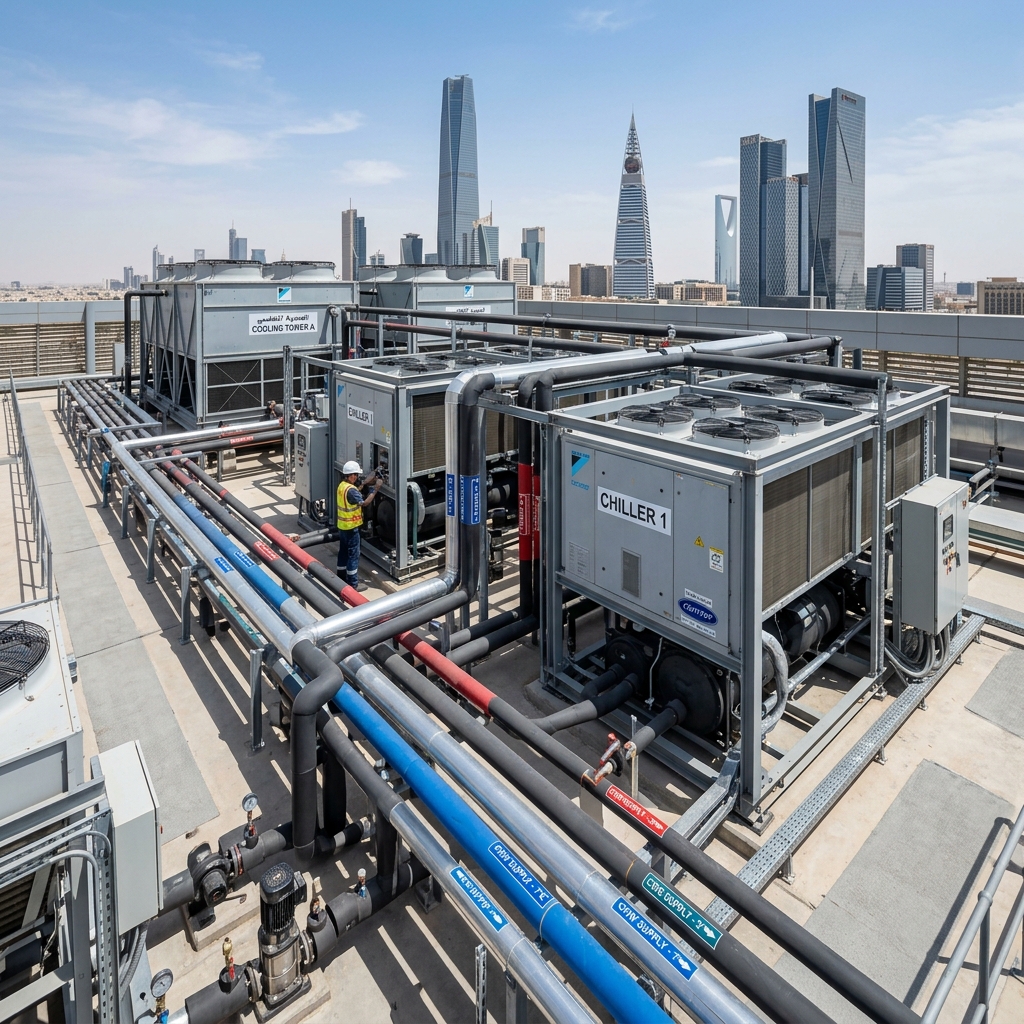

ما هو نظام الشيلر وكيف يعمل؟

على عكس المكيفات التقليدية التي تستخدم غاز الفريون بشكل مباشر لتبريد الهواء داخل المنزل، فإن الشيلر يستخدم غاز الفريون لتبريد المياه أولاً بداخل وحدة تبريد مركزية عملاقة توضع عادة على السطح أو في القبو. يتم بعد ذلك ضخ هذه المياه الباردة جداً (بدرجة حرارة 4 إلى 7 درجات مئوية) عبر شبكة مواسير معزولة ومحمية لجميع طوابق وأقسام المبنى لتصل إلى وحدات مناولة الهواء (AHUs) أو الوحدات الداخلية (FCUs) التي تقوم بتمرير الهواء على ملفات المياه المبردة ليبرد الهواء ويوزع بداخل الغرف.

لماذا يعتبر الشيلر أفضل اختيار للمشاريع الضخمة؟

• الكفاءة العالية وتوفير الطاقة: المياه تمتلك قدرة هائلة على الاحتفاظ بالبرودة ونقل الحرارة مقارنة بالفريون والهواء، مما يجعل نظام الشيلر موفراً كبيراً للكهرباء في المنشآت ذات الأحمال التبريدية التي تتجاوز 150 أو 200 طن تبريدي.
• المرونة اللانهائية في التمديد: في أنظمة الفريون العادية، لا يمكن زيادة المسافة بين الوحدة الداخلية والخارجية عن 15 إلى 25 متراً لتجنب تلف الضاغط وضياع كفاءة التبريد. أما في نظام الشيلر، يمكن ضخ المياه المبردة لمئات الأمتار أفقياً ورأسياً بفضل المضخات القوية، مما يجعله مثالياً للأبراج ناطحة السحاب.
• الحفاظ على الواجهة الجمالية للمبنى: بدلاً من تركيب عشرات الوحدات الخارجية المشوهة للمظهر العام على الجدران، يتطلب الشيلر وحدة تبريد مركزية واحدة أو اثنتين مخفيتين في السطح أو القبو.
• التحكم المستقل الدقيق: يمكن تشغيل وإطفاء التكييف في أي مكتب أو غرفة بشكل مستقل تماماً وبسرعة فائقة.

متى يجب أن تختار نظام الشيلر؟

يجب التفكير في نظام الشيلر وتأسيسه هندسياً في مرحلة التصميم المعماري للمشاريع التالية:

1. المستشفيات والمراكز الطبية الكبرى التي تتطلب تحكماً دقيقاً في درجات الحرارة ونسب التهوية والتعقيم.
2. الفنادق والأبراج السكنية والمكتبية شاهقة الارتفاع.
3. المولات والمجمعات التجارية المفتوحة ذات الصالات الضخمة.
4. المصانع والمستودعات الغذائية والدوائية التي تتطلب تبريداً مستمراً عالي الاعتمادية.

تعتبر المطاعم والمطابخ التجارية من أكثر المشاريع تعقيداً هندسياً في مجال التكييف والتهوية (HVAC). تكمن الصعوبة في وجود مصدر حراري مستمر وضخم (أفران الطبخ والمقالي)، وانبعاث دائم للزيوت والدهون والروائح، بالإضافة إلى ضرورة الحفاظ على جو بارد ومريح ونظيف تماماً في صالات جلوس العائلات والأفراد. التصميم الخاطئ قد يتسبب في كارثة تجارية للمطعم نتيجة انتشار روائح الطبخ في الصالة وضيق نفس الزوار وضعف تبريد الصالة. في هذا الدليل، نوضح أسس التهوية الصحيحة للمطاعم.

القاعدة الذهبية: تحقيق الضغط السلبي في المطبخ (Negative Pressure)

لمنع تسرب الروائح والأدخنة من المطبخ إلى صالة الطعام عند فتح الأبواب، يجب هندسياً جعل المطبخ تحت "ضغط سلبي" وصالة الطعام تحت "ضغط إيجابي". ويتم تحقيق ذلك بالمعادلة الفنية التالية:

كمية الهواء التي يتم سحبها من المطبخ يجب أن تكون أكبر من كمية الهواء المبرد التي يتم دفعها إليه.

هذا يضمن أن تيار الهواء يتحرك دائماً من الصالة النظيفة باتجاه المطبخ، وليس العكس، مما يحافظ على نظافة هواء صالة العائلات وخلوها من الروائح تماماً.

مكونات نظام التهوية والتكييف المتكامل للمطاعم:

1. مظلات السحب (Hoods): تصنع من الستانلس ستيل المقاوم للصدأ وتوضع مباشرة فوق أجهزة الطبخ والمقالي، وتحتوي على فلاتر مصممة لاحتجاز الدهون والزيوت قبل دخولها لمجاري الهواء.
2. مراوح السحب الطاردة (Exhaust Fans): مراوح قوية جداً (عادة من نوع المروحة الطاردة المركزية) تثبت على السطح لشفط الهواء الحار والأدخنة عبر دكت صاج سميك ومحكم اللحام لمنع تسرب الدهون.
3. نظام تعويض الهواء (Make-up Air Units): عند شفط كميات كبيرة من الهواء خارج المطعم، يجب إدخال هواء خارجي بديل (مع فلترته وتبريده جزئياً) لتعويض النقص ومنع حدوث انخفاض حاد في الأكسجين والضغط داخل المكان.
4. عزل دكت سحب الدهون (Fire Rated Duct Wrap): دكت المطبخ الحامل للدهون يجب عزله بعازل مقاوم للحريق لحماية المبنى في حال حدوث اشتعال للزيوت المتراكمة بداخل الدكت.

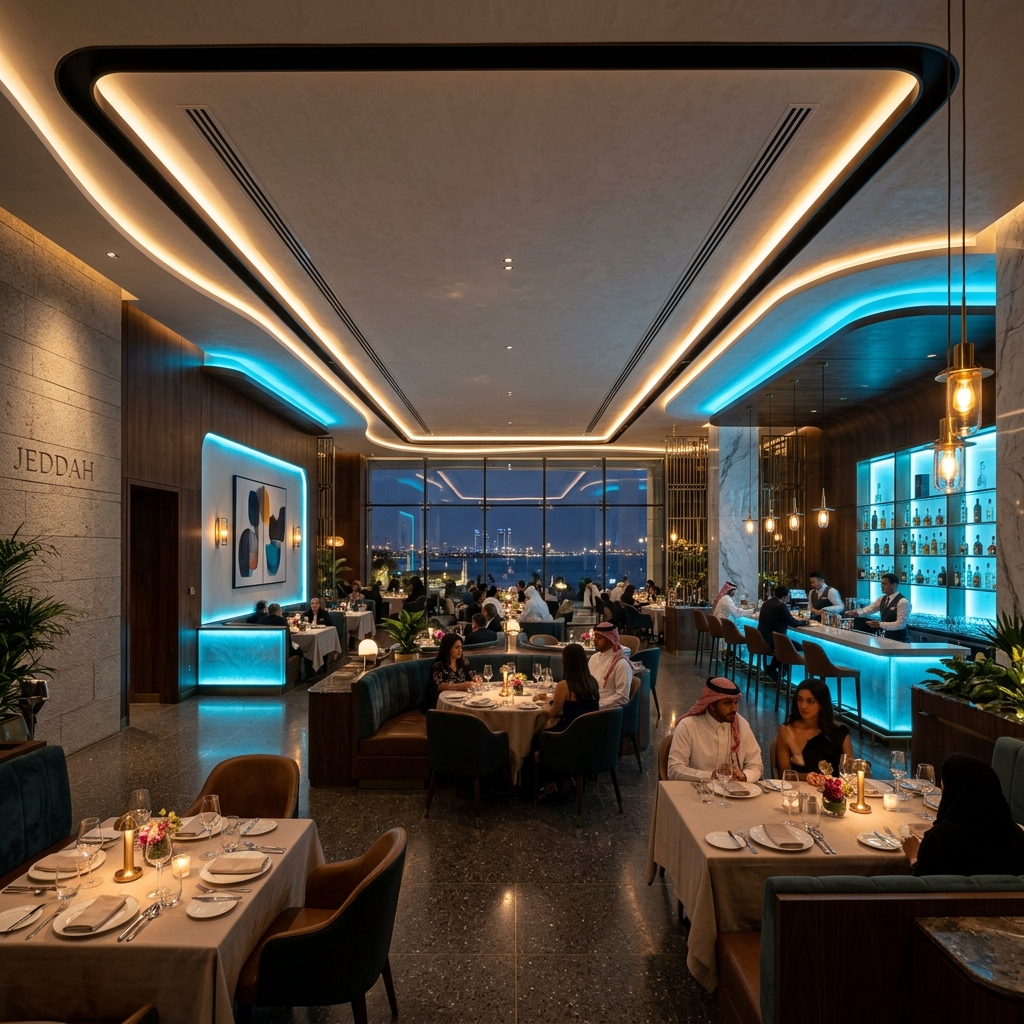

كيف نضمن راحة الزوار بصالة الطعام؟

نستخدم في صالات جلوس المطاعم مكيفات كاسيت أو دكت سبليت مع توزيع جريلات الهواء بطريقة ذكية تمنع اصطدام تيارات الهواء البارد المباشر بأطباق الطعام الساخنة حتى لا تبرد بسرعة، وتمنع وصول الهواء المباشر لرؤوس الجالسين بما يوفر جواً لطيفاً للغاية وهدوءاً تاماً متناغماً مع الموسيقى أو ديكور المطعم.

تعتبر المساجد ودور العبادة من المشاريع ذات الخصوصية العالية جداً في هندسة التكييف والتهوية. يواجه المهندسون في تصميم تكييف المساجد تحديين رئيسيين متناقضين: الأول هو سرعة وقوة التبريد المطلوبة خلال فترة قصيرة جداً (أوقات الصلوات الخمس وخاصة صلاة الجمعة وصلاة التراويح حيث يمتلئ المسجد فجأة بمئات المصلين)، والتحدي الثاني هو الهدوء التام والصمت لمنع أي تشويش على صوت الإمام والخطيب أثناء الصلاة والقراءة. في هذا المقال، نستعرض كيف حققت الأطنان الباردة هذه المعادلة بنجاح في مشاريع كبرى مثل جامع الشربتلي بجدة.

النظام الموصى به للمساجد الكبرى: الوحدات المجمعة (Package Units)

يعتبر نظام التكييف المركزي المجمع (Package Units System) هو الخيار الأفضل والأكثر موثوقية للمساجد الكبيرة ذات الأسقف المرتفعة. يوضع الجهاز بالكامل فوق السطح أو في الساحات الخارجية، ويمتد منه دكت صاج مجلفن يمر بداخل المسجد ليوزع الهواء.

لماذا هذا النظام؟

• الهدوء المطلق: المروحة والضاغط (الكمبروسر) اللذان يسببان الصوت والاهتزاز يقعان خارج المبنى تماماً، مما يضمن صمتاً تاماً بداخل قاعة الصلاة.
• توزيع الهواء لأسقف مرتفعة: قوة دفع الهواء في الوحدات المجمعة تمكننا من دفع الهواء البارد من ارتفاعات شاهقة تصل لـ 6 أو 8 أمتار وتوزيعه بالتساوي ليصل للمصلين في الصفوف الخلفية والوسطى.
• تجديد الأكسجين والتهوية: المساجد المزدحمة تحتاج إلى إدخال مستمر للهواء الخارجي النقي (Fresh Air) لمنع شعور المصلين بالخناق والنعاس نتيجة زيادة ثاني أكسيد الكربون، والوحدات المجمعة تتيح التحكم الدقيق بنسبة تجديد الهواء.

أهمية التصميم الدقيق لمسارات مجاري الهواء والجريلات:

لمنع ضوضاء الهواء عند خروجه من الجريلات، يجب ألا تزيد سرعة الهواء في فتحات التغذية عن 400 إلى 500 قدم في الدقيقة (FPM). كما يجب اختيار أماكن جريلات الهواء الراجع (Return Air) بعناية وتوزيعها بالقرب من الأبواب وبمستويات منخفضة لسحب الهواء الحار الصاعد للأعلى وإعادة تبريده.

كذلك، يجب تصميم حوامل مجاري الهواء (Hangers) بامتصاص للاهتزازات، واستخدام عوازل صوتية مرنة (Flexible Canvas connections) عند مخرج المكيف لمنع انتقال اهتزاز المكينات عبر الصاج لداخل المسجد.

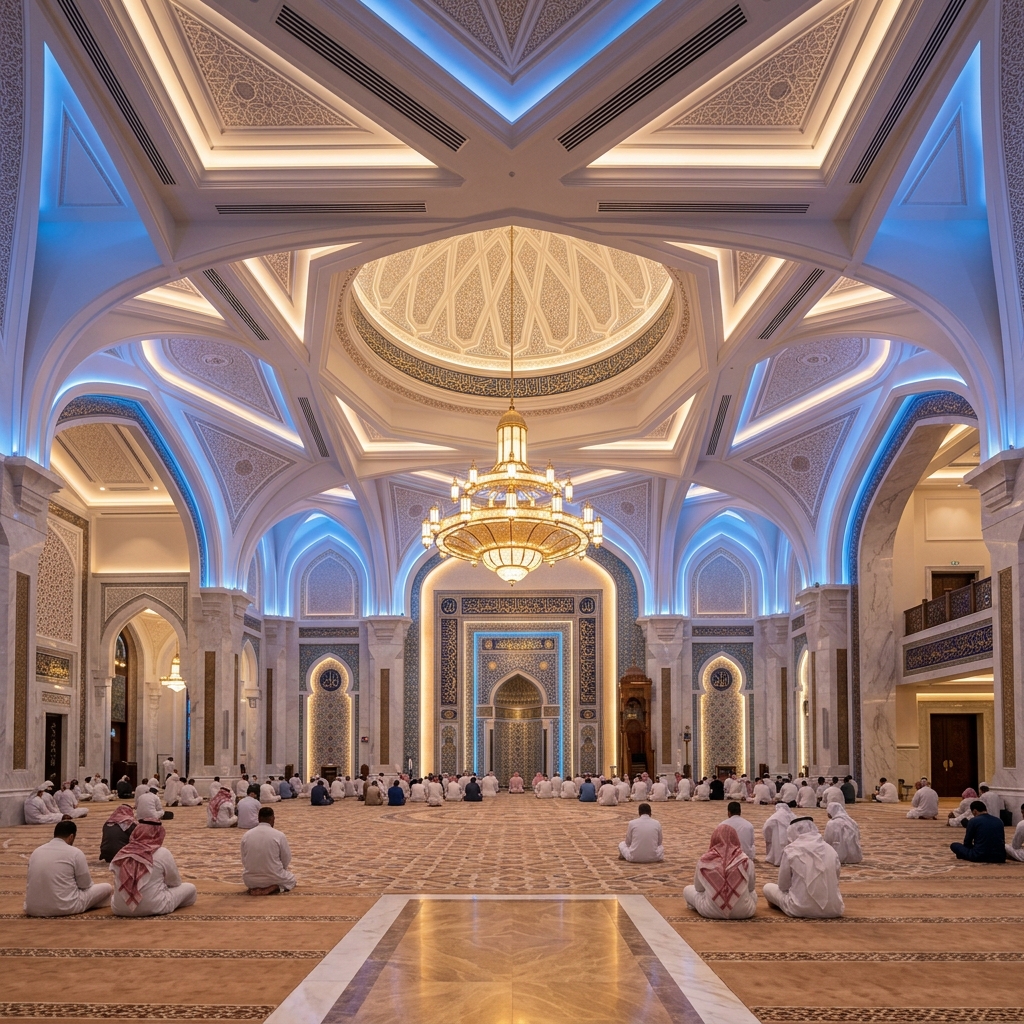

جامع الشربتلي بجدة كنموذج ريادي:

نفخر في الأطنان الباردة بتصميم وتنفيذ أعمال التكييف المركزي لجامع الشربتلي بجدة (البالغة مساحته 5600 متر مربع ليتسع لـ 300 مصلٍ). تم تركيب وتشغيل النظام بالكامل خلال شهر واحد فقط قبل رمضان، وتم استخدام نظام Package Units مع كواتم صوت متقدمة وتصميم جريلات جبسية مخفية تماماً تتطابق مع الهندسة المعمارية الفريدة للمسجد ثلاثي الأبعاد.
